隔膜泵的工作原理

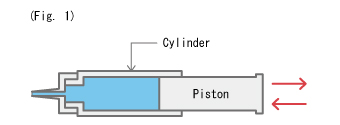

液体通过注射注射器从同一点进入和流出，但让我们看一下具有单独入口和出口点的模型。
（在此示例中，入口和出口流动路径均为圆形。）

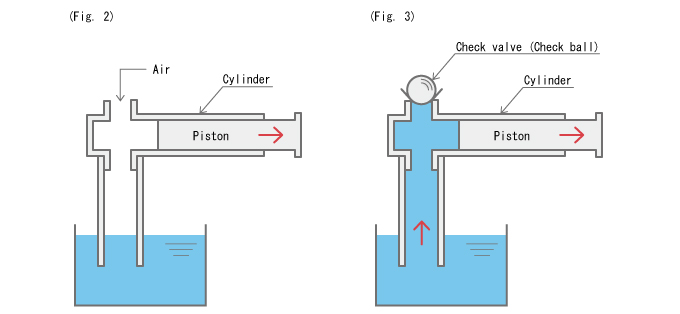

在图2中将活塞向外拉时，气缸会吸收液体吗？
答案是不。即使当活塞向外移动时，也仅从气缸的上侧吸入空气而不会向上拉液体。
现在，我们将球形止回阀放置在图2中进入空气的孔上。然后，如图3所示，空气不再流入，并且在缸体内产生负压，从而吸入液体。 。

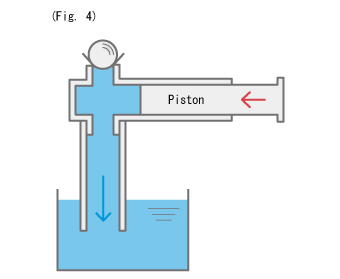

如果止回阀很轻，则可能会排出一些液体，但大部分会返回到水箱中。
如果止回阀很重，则所有吸入的水都会回流到水箱中。

现在，我们在汽缸的下侧以阻止回流的方向放置另一个止回阀。

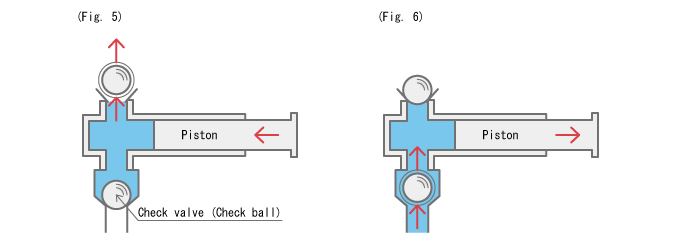

在这种情况下，由于下部的止回阀，气缸内的液体不会返回到罐，如图5所示，而是将上部的止回阀向上推并流出。
当活塞向外移动时，上一次止回阀关闭，下侧打开，液体被吸入气缸。
注意，此时没有从上侧的回流。（图6）如此处
所示，止回阀可沿一个方向移动液体，这是隔膜泵（往复泵）必不可少的关键功能。
通常，将止回球用作止回阀。
