无油隔阂真空泵运用说明书
目录
一、
概
述
二、作业原理
三、产品特色

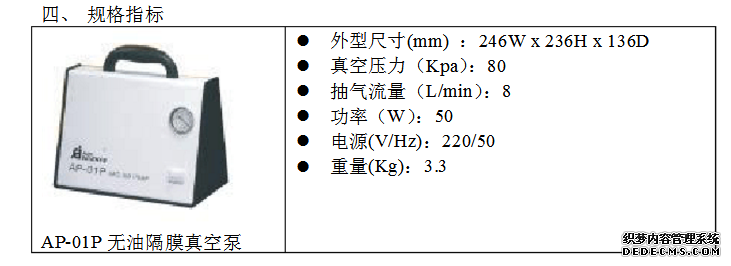

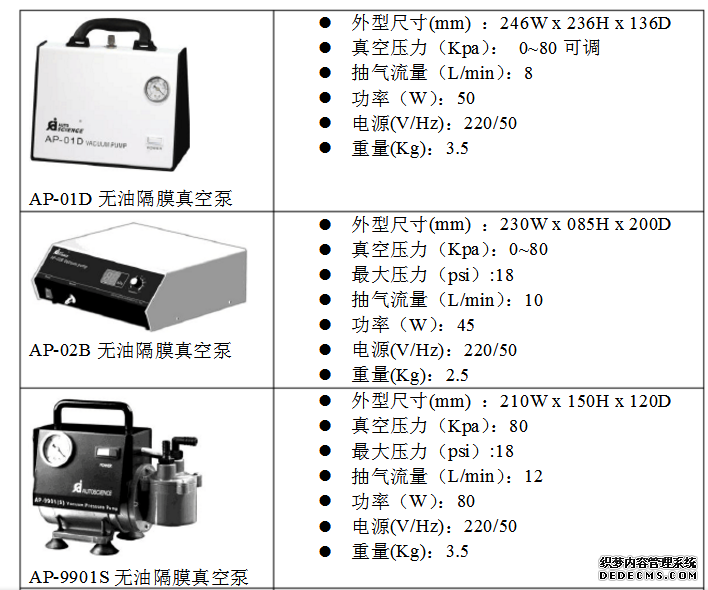

四、标准目标
五、运用过程
六、注意事项
七、毛病剖析与扫除
八、皮膜的保养与替换

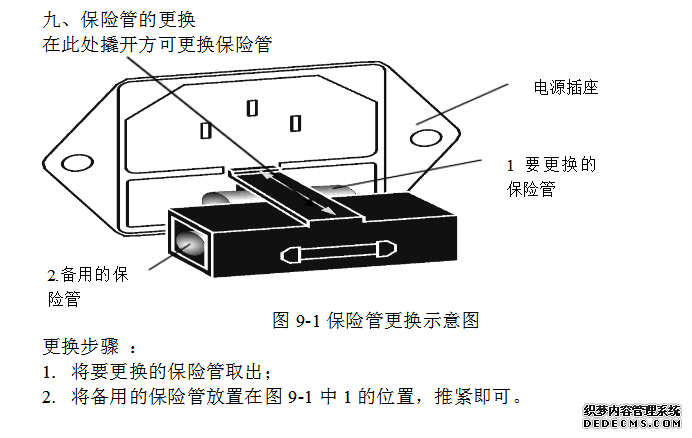

九、保险管的替换
十、客户回执
一、概述
我公司生产的无油真空泵系列包括:
AP-01P
、
AP-01D
、
AP-02B
、
AP-9901S
、
AP-9925
、
AP-9950
。
无油真空泵与我公司生产的
FB
过滤瓶套件联合运用可用于
液相色谱分析中的流动相过滤及除气。
真空泵可以进步过滤功率、
加强脱气作用。
我公司生产的无油真空泵使用隔阂运动、
揉捏排除空气、
可以保证过滤介质不受
污染。
二、
作业原理
电机带动隔阂一前一后往复运动。
经过隔阂的运动,
形成作业腔内的容积的
改变,揉捏排出空气
,
产生真空
.
AP-02B
型可调无油真空压力泵是本公司的新产品。
它的调压原理不同于以
往的“泄压阀原理”
,而是使用压力传感器感知体系的压力,再反馈给操控泵,
经过泵的作业周期来调理、安稳压力。当流量发生变化时,压力不受影响。
(当
流量发生变化时,
使用
“泄压阀原理”
规划的泵需经过手动调理方法坚持压力恒
定。
)因为大多情况下,泵的作业状况处于“断续”状况,故泵的功率高、发热
量少。
适用于压力可调、
安稳且需长期作业的场合。
同时可为生化试验的样品
提取、纯化操作供给安稳的负压。
三、
无油真空泵产品特色:
隔阂型真空泵无需泵油;
作业功率高、噪音低;
有固定压力和可调压力两种类型;
体积小、便于移动;
运送流体广泛;
无油真空泵广泛运用于制药、化学、化工、电子等职业。
![](/uploads/allimg/170919/1-1F91Z91PJ35.png)
![](/uploads/allimg/170919/1-1F91Z91Q3127.png)
![](/uploads/allimg/170919/1-1F91Z91R01N.png)

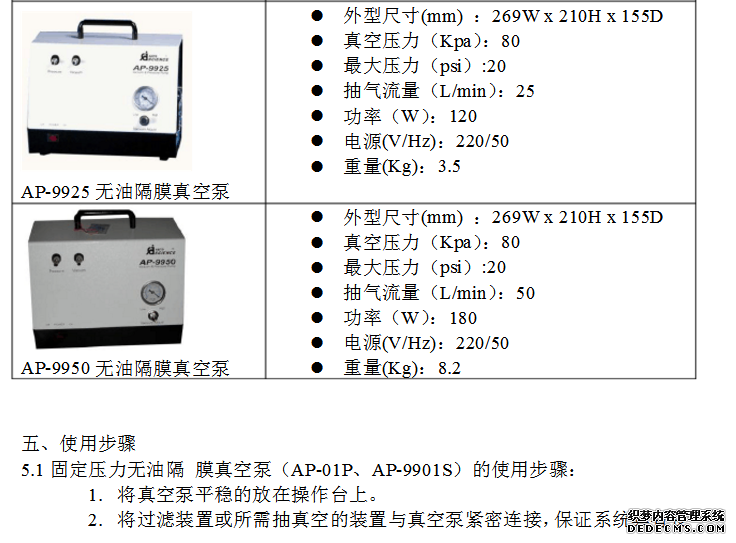

5.2可调压力无油隔阂真空泵(AP-01D、AP-02B、AP-9925、AP-9950)的运用过程:
1. 将真空泵平稳的放在操作台上。
2. 将过滤设备或所需抽真空的设备与真空泵紧密衔接,确保体系具有杰出的气密性。可在真空泵的进气口和过滤器的出气口外表涂上酒精等润滑剂以便于衔接胶管。
3. 逆时针旋转调理旋钮,翻开电源。泵正常作业时,经过调理旋钮取得所需作业压力
4. 过滤结束,封闭电源。
六、注意事项:
1.因为无油真空泵是**气体隔阂泵,故在运用过程中,应防止如下操作: ①屡次进行过滤操作,每次过滤操作结束,没有清洗锥形瓶,形成锥形瓶中累积滤液过多,液位超越抽气口。
②过滤的液体中所含杂质粒径过大。(在这种情况下,主张在过滤设备和真空泵之间串联一个过渡瓶,以防止发作倒吸现象发作)。
③过滤介质含有高温的液体蒸汽或易挥发物质
如发作上述情况,shou要当即封闭电源,将进气口胶管拔掉,其次将泵体内部做一次整理及查看,将所有部件晒干后拼装,再从头运用。(整理办法见附录1)。如果真空泵仍然无法正常作业,请与我公司联络。
2.为了延伸电机的运用寿命,AP-01P/01D真空泵规划有过热维护功用。为了确保真空泵正常作业,无油真空泵接连作业时间应尽量少于30分钟。如果泵体过热无法正常作业,封闭电源开关,待电机温度降低后,再从头发动真空泵。
3.为了延伸皮膜的运用寿命,过滤结束,将泵与过滤设备分隔,翻开泵体电源开关,空转一分钟,将泵芯内及皮膜上的杂质排出泵体。
4.AP-01P/01D型无油真空泵不可以在负压状况下发动。当您需要再次接连过滤时,需消除体系内的负压。主张采纳将真空泵进气口胶管拔掉后再装置的办法。
七、毛病剖析与扫除
翻开电源开关,指示灯不亮:
1. 电源线是否与插座衔接好。 2. 观察保险丝是否无缺。 开关指示灯亮,但泵不作业:
1. 电源电压太低。
2. 电机处于热维护状况,稍后发动。
3. 泵体内有残存负压,不能发动。应泻压发动。
4. 泵体刚刚从较冷的室外拿到室内,橡胶皮膜生硬,待温度升高之
后即可正常作业。 泵正常工作,真空度没有或达不到正常值
1. 查看过滤设备气密性是否杰出。 2. 泵芯皮膜上粘有异物,需清洗洁净。 3. 泵芯皮膜损坏,需替换。
4. 泵出气口被液体结晶物阻塞,用针状物体铲除外部及出口内部。 5. 压力表指示不正确,替换压力表。

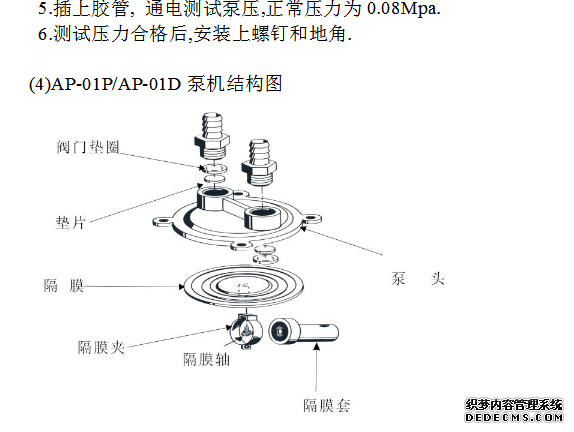

八、皮膜的保养与维护 皮膜的清洗及替换过程:
(1)AP-01P/AP-01D皮膜清洗及替换过程: 1. 卸下紧固机箱低壳上的6个螺钉。
2. 打开机箱的上盖,取下泵盖上的4个螺钉。 3. 查看泵盖内、皮膜上是否有异物。
4. 如需替换皮膜,将替换的皮膜笔直拧入轴承的固定螺丝内,确保皮膜与支架
平行。如果皮膜过高或过低,可用整减皮垫进行调整,调整后使用4个螺钉将泵盖与支架相联接。
5. 盖上机箱盖,插上胶管,通电测验泵压,正常压力为0.08~0.085Mpa 6. 测验压力合格,装置机箱低壳上的6个螺钉。
(2)AP-9901S皮膜清洗及替换过程:
1.拔储进气口上衔接的胶管。
2.取下泵体下方的底盖,取下泵盖上的4个螺钉。 3.查看皮膜上是否有异物,是否破损。
4.如需替换皮膜,将替换的皮膜笔直与轴承上的顶丝拧紧,确保皮膜与支架平行。 如果
皮膜过高或过低,能够经过调整顶丝上的皮垫进行调整,调整后用4个螺钉将泵盖和泵体 紧固.
5.插上胶管,通电测验电压,正常压力为0.08Mpa. 6.测验压力合格后,将螺钉涂上胶,固定上泵体底盖.
(3)AP-9925、AP-9950皮膜清洗及替换过程:
1.取下机箱前后的6个螺钉,卸下机箱下盖的4个地角.
2.取下中间的螺钉,分离机箱与机箱下盖,取出电机(电机为双轴电机,两头各有一个泵体,
泵体与泵盖用4个螺钉衔接). 3.查看皮膜上是否有异物,是否破损.
4.如需替换皮膜,将替换的皮膜,将替换的皮膜笔直与轴承上的顶丝拧紧,确保皮膜与支
架平行.如果皮膜过高或过低,能够经过调整顶丝上的皮垫进行调整,调整后用4个螺钉
将泵盖和泵体紧固.
![](/uploads/allimg/170919/1-1F91Z92145V7.png)
![](/uploads/allimg/170919/1-1F91Z92214N5.png)
